Komplexné riešenie systému zapojenia pre lekársky priemysel



Lekárska profesia je relatívne špeciálnym používateľom v komplexnom zapojení, takže na začiatku výstavby nemocnice, najmä v prostredí, ktoré je potrebné izolovať, je potrebné rezervovať dostatok informačných bodov a priestoru, aby sa pri zmene dopytu mohla rýchlo rozšíriť. Okrem charakteristík bežných komerčných budov by sa integrované zapojenie zdravotníckeho priemyslu malo navrhnúť aj v súlade s jeho charakteristikou, štandardným štandardným ANSI\/ TA {{{{{{}}}} HealthCaeFacilityTeleCOM CablingStandard (publikované v roku 2010, ktorý je vyvinutý na základe ANSI\/ Ti568c.

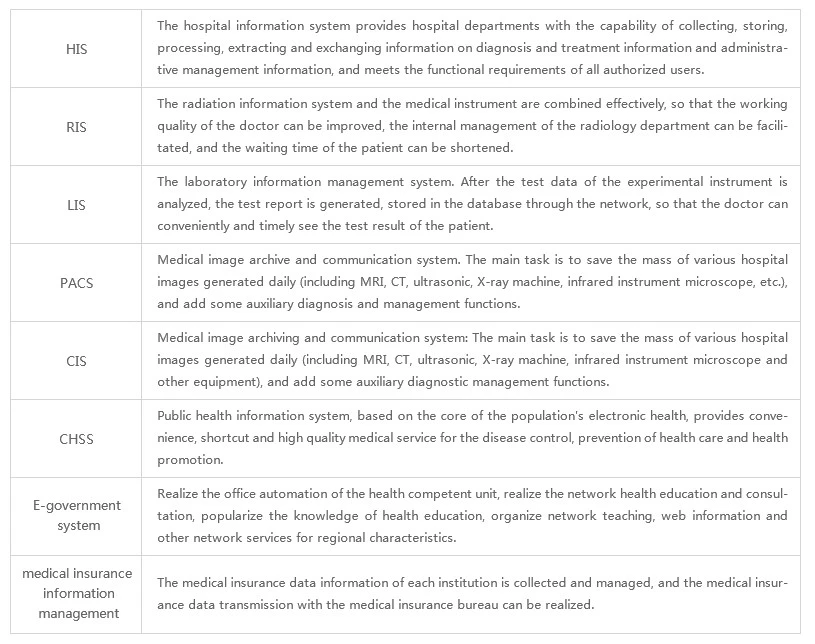

Na splnenie inteligentnej požiadavky je jednou z charakteristík nemocnice Modem. Efektívna kombinácia informácií o nemocnici a inteligentnej budovy a jeho aplikácia jeho, PACS, CIS, RIS a Remote Medical System v nemocnici, ako je uvedené v tabuľke 1.





Výstavba úspešnej informačnej platformy nemocnice čelí mnohým výzvam, ktoré je potrebné vyriešiť. V „inteligentných štandardoch architektonického dizajnu najnovšieho národného štandardu GB\/T 50314-2006 je jasná definícia daná inteligentnej konštrukcii nemocnice. Z toho vidíme, že platforma informačnej siete v nemocnici je takmer najkomplikovanejšou vo všetkých sieťach, pretože je to siete nemocníc extrémne vysoká spoľahlivosť, ktorá je nepretržitejšou operáciou.



Požiadavky nemocnice na komplexný systém zapojenia:

(1) Fyzické izolácie medzi rôznymi sieťami

(2) Hustota informačných bodov každej funkčnej oblasti

(3) Správa káblov v rôznych oblastiach

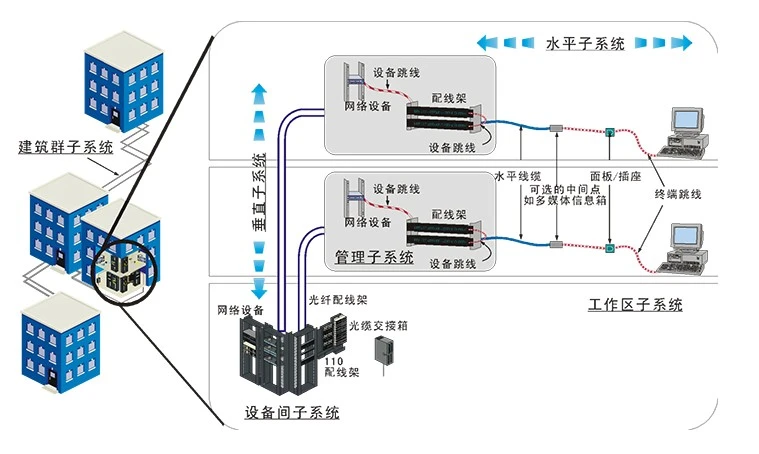

Základná štruktúra integrovaného zapojeného systému je v tvare hviezd, podľa medzinárodného štandardu ISO\/LECIS11801, integrovaný káblový systém pozostáva z subsystému pracovnej oblasti, horizontálneho subsystému káblov. Subsystém pre správu. Budova hlavný kábel subsVstém. Inter-vybavenie subsystém a komplexný komplexný subsystém hlavného zapojenia.





1. Ak je integrovaný systém wilingu rozdelený na tri časti, konkrétne integrovaný systém krídla pre zdravotnícke pomôcky, integrovaný zapojenie pre inteligentnú aplikáciu, integrovaný systém zapojenia, s výnimkou riadenia, s výnimkou riadenia, s výnimkou riadenia, s výnimkou riadenia, s výnimkou riadenia, s výnimkou riadenia, integrovaného systému zapojenia, s výnimkou integrovaného zapojenia, s výnimkou integrovaného zapojenia, okrem riadenia, iných častí.



2. Integrovaný víťazný systém, ktorý sa týka topologickej štruktúry siete trojúrovňovej sieťovej štruktúry nemocnice, prijíma štruktúru v tvare hviezd. Systémové krídlo je rozdelené do troch úrovní. Centrum prvej úrovne je základnou informačnou miestnosťou hlavnej kancelárskej budovy nemocnice a je umiestnená v celkovej káblovej miestnosti na jednej vrstve budovy počítačového centra. Sekundárne centrum je miestnosťou všeobecnej nemocnice každej budovy v nemocnici a nachádza sa v dátovej miestnosti jednej vrstvy každej budovy. Zariadenie terciárneho zapojenia sa nachádza medzi slabými súčasnými miestnosťami každého poschodia a každý konkrétny informačný bod je pripojený cez horizontálny subsystém.



3. Hlavný systém nemocničného sieťového parku prijíma vonkajšie 24- optický kábel s jedným režimom s 10 gigabitovou rýchlosťou prenosu a pre hlasovú chrbticu je potrebných 10 párov veľkých logaritmických káblov. Hlavný kábel v budove je vybraný z 12- jadrového vnútorného svetla a 25\/50- do -3 kategórie 3 veľký logaritmický kábel.



4. Všetka optická sieť optického vlákna k bodu sa musí skonštruovať komplexným zapojením lekárskeho kábla a 4- jadro vnútorného optického kábla s jedným režimom priamo pripojeným k príslušnému bodu optického vlákna oddelenia. Integrovaný systém zapojenia pre automatizáciu Office Automatizácia vyžaduje na pracovnej ploche 1 000 metrov a prijíma 6 netienených skrútených párov drôtov v miestnosti Putian Hanfei pre vodorovné zapojenie. Pokiaľ ide o inteligentnú aplikáciu integrovaných požiadaviek na vodorovné zapojenie a systémy na kancelárske systémy, je prijatý šesť triedy, ktorý nie je tienený systém. Takže, aby bol produkt vonkajšieho plášťa bez halogénu s nízkym fajčiarom rovnomerne vybraný v interiéri a káble



5. Všetky pracovné oblasti musia byť vybavené štandardným 86 Type Informačné zásuvky na pripojenie rôznych terminálov zariadení rôznych typov. Pracovná oblasť prijíma 6 netienených modulov, originálnych prepojkov a ďalších výrobkov a moduly a panely používajú materiály spomaľujúce horenia. Všetky druhy prepojkov, chvostových vlákien a iných mäkkých skokanov musia v uniforme využívať vonkajšie puzdro bez halogénu s nízkym fajčiarom.



6. Kancelária musí byť navrhnutá podľa zásady nastavenia hlasového bodu a dátového bodu všetkých ostatných 10 m². Zdravotnícke zariadenie a inteligentná časť sú navrhnuté podľa špecifickej aplikácie, všetky vodorovné káblové káble sa musia rovnomerne vyberať pre produkty vonkajšieho plášťa bez halogénu s nízkym splátkom.



7. Medzi centrálnymi zariadeniami a kabínovými skrinkami musí byť usporiadaný ochranca prepätia signálnej línie a musí byť bezpečne uzemnený. Aby sa splnili povinné ustanovenia G 8 50311 a GB50312 (keď kábel vstúpi do budovy z vonkajšej strany budovy, musí sa zvoliť adaptívny prepätie signálneho vedenia a ochranca prepätia signálov musí spĺňať konštrukčné požiadavky). Na osobitnú výstavbu projektu ochrany blesku je potrebná centrálna počítačová miestnosť. Konštrukcia strojovej miestnosti musí byť navrhnutá a skonštruovaná v súlade s kódom GB 50174-2006 pre návrh elektronickej počítačovej miestnosti.





Pracovná oblasť sa vzťahuje na pripojenie kábla a adaptéra a informačnú zásuvku používateľa, ktorá sa rozširuje od vodorovného kábla systému po zariadenia na dátový terminál. Spojky UTP\/ FTF v pracovnej oblasti sú materiály na náplasť, tj jadrové vodiče skrútených párov sú viac vláknové káblové vodiče a maximálna dĺžka nesmie prekročiť 5 M. Je potrebný celý proces vstrekovania lištu, aby sa zabezpečilo, že mäkký kábel je pevne spojený s kryštálovou hlavou. Sieťový panel vyberie panel s jedným\/ dvojitým dielom s prachovým krytom.







Netienený modul

Aplikácia produktu: Je nainštalovaná hlavne na paneli pracovnej oblasti, aby vytvorila informačnú zásuvku a je nainštalovaná v distribučnom rámci SNAP-In v module riadenia na ukončenie horizontálneho kábla a dosiahnutie účelu prenosu informácií.



Popisy produktov:

1. Štruktúra produktu: štandardný typ RJ45

2. Farba produktu: biela

3. Materiál produktu: PC





Horizontálny subsystém sa vzťahuje na informačnú zásuvku od podlahovej káblovej miestnosti až po zásuvku informačnej informačnej oblasti pracovnej oblasti, ktorá pozostáva z horizontálneho kábla, optického kábla kože, stredného zapojenia a tak ďalej. S topológiou hviezd musí byť každý informačný bod pripojený k subsystému v oblasti riadenia. Horizontálny subsystém používa kabeláž skrúteného páru s maximálnou horizontálnou vzdialenosťou 90 m (295 ft), čo je dĺžka kábla zo zadného portu distribučného rámca medzi riadiacim subsystémom do informačného výstupu v pracovnej oblasti. Celková dĺžka terminálového prepojka pracovnej oblasti a prepojka z zariadenia spojovacieho zariadenia nesmie prekročiť 10 M. Konštrukcia horizontálneho zapojenia je najväčšou a najdôležitejšou prácou v komplexnom krídle. Po dokončení výstavby nie je ľahké meniť sa. Konštrukcia systému horizontálneho zapojenia sa preto musí striktne v súlade s nariadeniami, aby sa zabezpečila výkonnosť spojenia.



Séria šiestich káblov Putian Hanfei môže prenášať údaje, obrázky a video na najlepšom výkone a podporovať Gigabit Ethernet 1000 Base-T. 100base-tx, majú vynikajúce impedančné porovnávacie a takmer koncové charakteristiky presluchov a plne spĺňajú požiadavky na aplikáciu a vývoj budúcej siete. Okrem toho je kábel navrhnutý s tradičným okrúhlym káblom, takže kábel je tenší, nielen zabezpečuje hladkosť výstavby, ale tiež ukladá investíciu potrubia potrubia.
